Регуляторы изготовлены из литого под давлением алюминиевого сплава. Они оснащены регулируемой пружиной, поэтому давление на выходе может быть точно отрегулировано на месте. Регуляторы также могут быть оснащены фильтрующим элементом с очень высокой способностью удерживать пыль и примеси (степень фильтрации <50pm). Структура фильтра выполнена из стальной опорной рамы и двойного слоя нетканого материала изготовленного из полиолефиновых волокон. Благодаря этому движущиеся части регулятора и других устройств ниже по потоку полностью защищены. Регуляторы оснащены рабочими и предохранительными мембранами, поэтому нет необходимости подключать их за пределами вентиляционной линии. Закрывающая пластина сбалансирована специальной компенсационной диафрагмой, что обеспечивает очень стабильное давление на выходе. Импульсная линия встроена в регулятор. Специальные версии с внешней импульсной линией доступны по запросу. Регуляторы были разработаны для создания низкого перепада давления при высоком расходе газа. Помимо стандартной версии, есть компактная версия корпуса -C для 3/4 ”и 1”. Возможно использование регуляторов с воздухом и неагрессивными газами, включенными в семейства 1,2 и 3 (EN 437). Есть специальные версии для агрессивных газов (Биогаз, COG). На корпусе регуляторов имеются точки проверки давления с двух сторон на входе (после фильтра) и выпускной камере для подключения манометров, реле давления или другого газового оборудования. Все компоненты спроектированы таким образом, чтобы выдерживать любые механические, химические и термические условия, возникающие в ходе обычной эксплуатации. Эффективная пропитка и обработка поверхности были использованы для улучшения механической прочности, герметизации и устойчивости к коррозии компонентов. Регуляторы на 100% проверены и полностью готовы к работе.

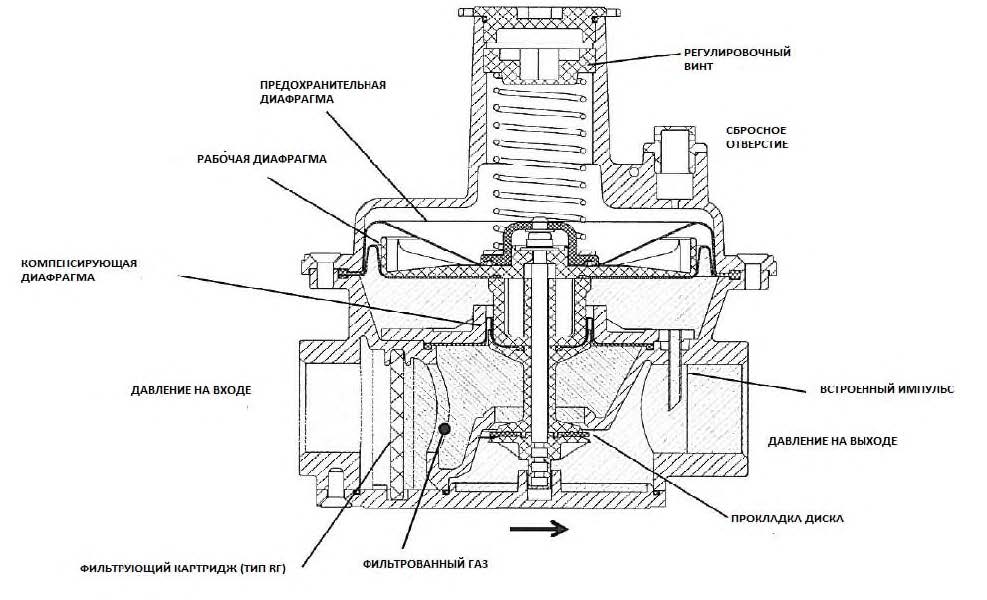

Принцип работы

Регулятор — это устройство, способное поддерживать стабильное давление на выходе, несмотря на изменения давления на входе и / или скорости потока газа. Давление на выходе давит на рабочую мембрану, действуя против пружины. Диск движется до тех пор, пока сила пружины и давление на выходе не станут равными. Если поток уменьшается, например, поскольку выходной клапан закрыт, происходит небольшое повышение давления на выходе, поэтому диск перемещается, чтобы достичь нового положения, сбалансированного между давлением на выходе и пружиной. Если требуется более высокое давление на выходе, регулировочный винт должен быть затянут, увеличивая силу пружины. Изменение входного давления не влияет на выходное давление, потому что закрывающая пластина компенсируется с помощью компенсационной диафрагмы. Если поток останавливается, давление на выходе увеличивается незначительно, поскольку диск имеет прокладку и идеально закрывает канал.

Пример установки



Пример установки регулятора давления с другими устройствами.



Основные характеристики

Соединения: резьба F / F ISO 7-1 от Rp 1 / 2 до Rp 2 фланец PN16 ГОСТ 33259-2015 DN40 — DN50 — DN65 – DN80 — DN100

Температура окружающей среды: -15 ° C … + 60 ° C

Модели : BEV-R (без фильтра) или BEV-RF(с фильтром )

Давление на входе-выходе:

 Давление на входе: не более 500 мбар (50 кПа) или Pout + 5 мбар.

 Давление при испытаниях: не более 750 мбар — на выходе 500 мбар.

 Давление на входе: макс. 1 бар или Pout + 5 мбар.

Давление при испытаниях: максимум на входе 1,1 бар — на выходе 500 мбар.

 Класс регулирования: класс A — EN88 (± 1 мбар или ± 15% от заданного значения).

ПРЕДУПРЕЖДЕНИЕ: ЗАПРЕЩАЕТСЯ ПРЕВЫШАТЬ УКАЗАННЫЕ ВЕЛИЧИНЫ ДАВЛЕНИЯ ПРИ ОПРЕССОВКЕ РЕГУЛЯТОРА,РЕГУЛЯТОР МОЖЕТ ВЫЙТИ ИЗ СТРОЯ!

Давление блокировки: SG30 для блокировки (+ 7,5 мбар или + 30% от заданного значения)

Пропускная способность: Диаграммы .стр. 7 ,8 и 9 настоящего руководства

Степень фильтрации: BEV-RF (фильтрующий картридж): <50 pm

Способ установка:

1/2″ -2”: на горизонтальный (с настраиваемой пружиной вверх) или вертикальный трубопровод.

 2 ”1 / 2-3” -4 ”: только на горизонтальный трубопровод (с наастраиваемой пружиной вверх).

Тип газа: Воздух, природный газ, LPG .

Материалы в контакте с газом: Алюминиевый сплав, Латунь, Нержавеющая сталь, Сталь с гальваническим покрытием, Полиамид, Анаэробный адгезив , Нитриловый каучук (NBR), Фторэластомер (FPM), Политетрафторэтилен (PTFE)


Габаритные размеры и вес


Диаграммы пропускной способности



Порядок определения расхода газа по диаграмме

 Для выбора регулятора учитывайте: — газообразную среду (природный газ, LPG, …) —
давление на входе и выходе — максимальный расход
Регулятор будет работать правильно, если давление на входе выше, чем давление на
выходе и падение давления с достаточным запасом. Падение давления можно прочитать
из диаграммы максимальной скорости. Если ваша кривая давления на выходе отсутствует,
рассмотрите нижнюю кривую.
Для правильного определения пропускной характеристики регулятора давления
следует на нижней оси найти необходимый Вам расход газа V,затем приложив линейку до
линии обозначающей Ваш диаметр определить по левой шкале потери dP при данном
расходе. Величина dP вычитается из входного давления на регулятор и не может быть
выше 10 % от выходного давления.
Чтобы избежать шума и чрезмерной турбулентности, скорость газа на выпускной
трубе должна быть не выше 15 м / с, в противном случае следует выбирать следующий
больший размер выпускной трубы, либо расширение после регулятора.
